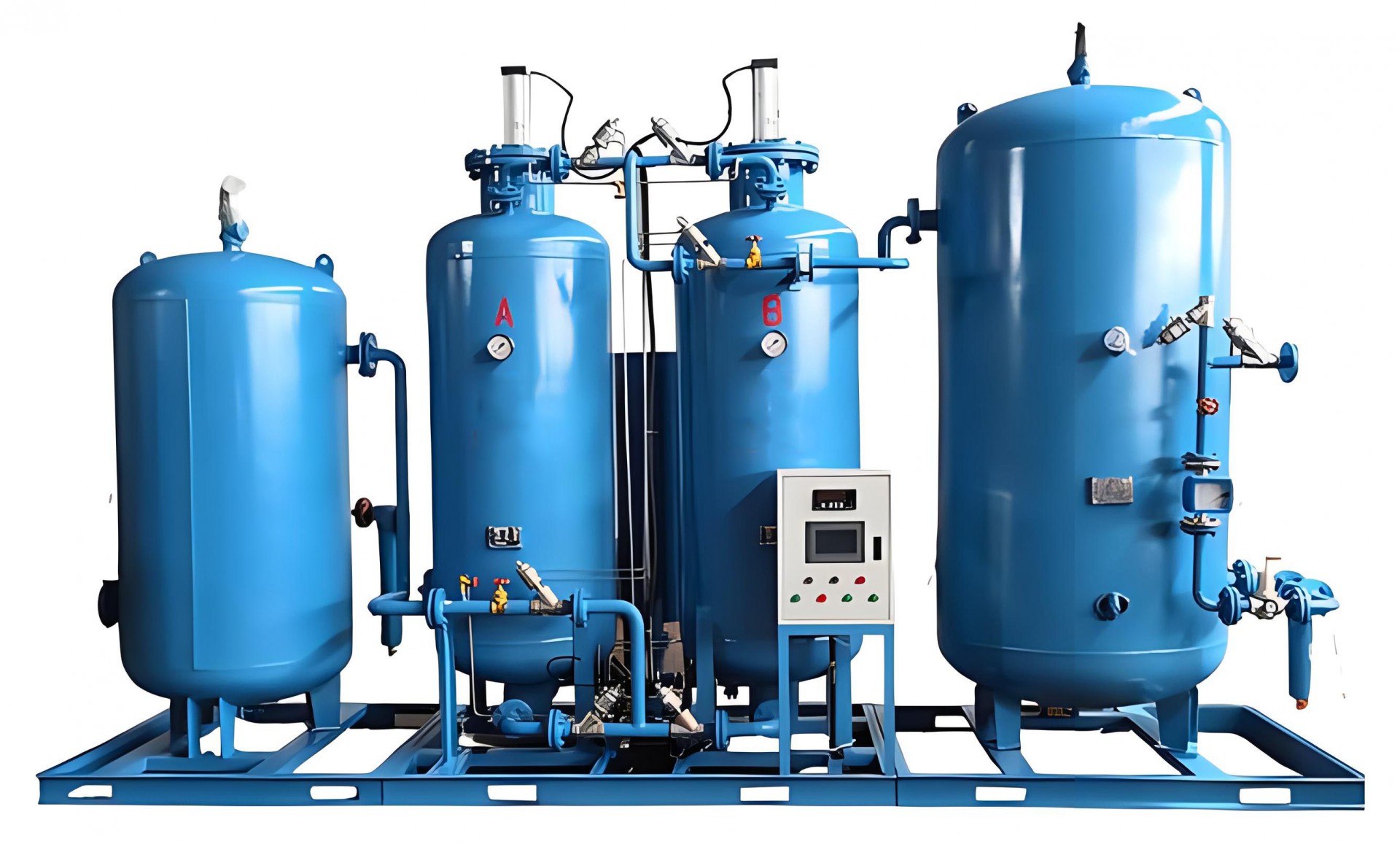

制氮机先经过螺杆空压机获得压缩空气，接着通过风冷式冷冻干燥机进行压缩空气的除湿，然后通过微热吸附式干燥机更加深度地干燥压缩空气，管道中间安装除尘、除油等各级过滤器，进入PSA制氮机主机进行制氮，制成的氮气将进入氮气缓存罐，用于各种医药、食品、煤矿、汽车工业等多种行业。

空压机、干燥机、PSA制氮机均采用整体撬块安装模式，运送安装更加方便。

PSA制氮机整体导气管已全部升级不锈钢材质，更加坚固耐用。电箱门板装有昆仑一体触摸屏，氮氧分析仪，氮气出口配有SMC流量计，氮气纯度、流速均可清晰可见。电箱内部采用西门子PLC进行控制，4G人工智能物联网线上操控更便捷。

空压机与冷干机之间、微热吸干机与PSA制氮机之间均配有空气罐，能够稳定进入设备气体的压力，后端可增设氮气增压机，提高氮气使用压力。

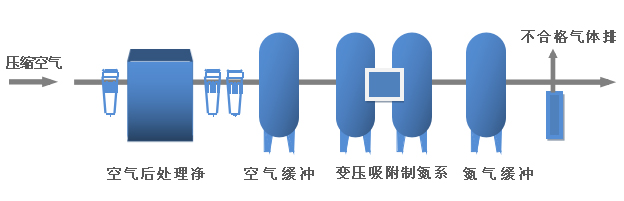

制氮机工艺流程图

高可靠性，低运行成本和长使用寿命是标致特征，为用户带来长久的经济效益。同时设备还具有以下特点：

1. 市场上的系统配置，保证设备的稳定性和长久性；

2. 运行成本低；

3. 自动化程度高，设备自动运行，；

4. 可根据用气量自动调整设备的运行状态，实现自动卸载或重新自动启动功能；宽泛的输出负荷调节能力，范围为：0-100%；

5. 为用户提供人机界面， 反应任一流程点上运行姿态，实现控制直观视觉化、简单化；

6. 按照标准状态(0℃，1atm)计量提供最足量高品质氮气;

7. 采用西门子PLC，预留R485通讯接口，流量、纯度、压力、露点及故障报警等数据可通过标准MODBUS通讯协议进入用户DCS，实现运行参数的实时监控，并能对PSA制氮机组系统故障报警进行紧急停机；

8. 氮气纯度的在线分析、显示，氧含量信号输出(4-20mA)；

9. 过滤器自动排污，过滤器差压指示，下配无损自动排污阀，同时有信号反馈到PLC，对堵塞等故障发出报警，以便及时处理；

10. 灵活的设计以满足不同客户的特定氮气需求；

11. 不合格氮气的自动放空功能，保证进入终端用气点的氮气100%达标；

12. 中、小型装置撬装式/箱式一体化设计， 方便运输和安装；

 技术指标

氮气产量：5-3500Nm3/h

氮气纯度：99％ -99.999%

氮气压力：0.3-0.8Mpa（可调）

氮气常压露点：≤—45℃
