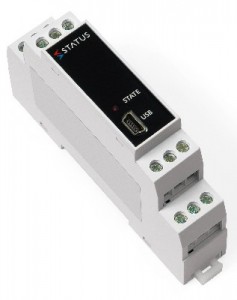

SEM1615USB编程通用输入DIN导轨温度变送器

SEM1615

SEM1615 DIN导轨通用温度变送器

  • 通用双通道输入
  • DIN导轨安装4至20 mA回路输出
  • MATHS功能
  • 通过USB端口下载的传感器特性允许自定义类型
  • FLASH测试到4 KV DC

SEM1615是DIN导轨安装的通用变送器,可接受RTD,热电偶,电位计或毫伏输入信号,并将其转换为工业标准(4至20)mA传输信号。

SEM1615使用标准USB线和下载的免费配置软件“USBSpeedlink”进行编程。

传感器参考

SEM1615传感器通过基于Windows的“USBSpeedlink”软件进行参考,可实现紧密匹配

到已知的参考传感器,消除可能的传感器错。

自定义线性化

SEM1615可以通过自定义线性化进行编程,以适应非标准传感器或传感器

不寻常或独特的特征。 有关详情,请咨询销售办事处。

传感器烧坏检测

如果传感器导线断开或断开连接,SEM1615输出将自动转到用户定义的级别(上限或下限)或预设值。

输出电流预设

为便于系统校准和调试,输出可在4至20 mA范围内的任何位置设置为预定水平。

电气输入
范围+选项 精度 稳定性
电阻
10到10000Ω 10至500Ω±0.055Ω, 0至500Ω0.013Ω/°C,
激发200 uA 500至2500Ω±0.5Ω, 500至2500Ω0.063Ω/°C,
引线电阻0至20Ω 2500至10500Ω±0.2%读数 2500至10500Ω,0.27Ω/°C
2,3或4线连接 + 2线引线错误
滑线
0至100% Travel导线电阻(1至100)KΩ ± 0.1 % ±0.001%/°C
mV
-205至205mV DC ±0.02 mV ±0.005 mV /°C
-1000至1000mV DC ±10.0 mV ±0.02 mV /°C
输入RTD   RTD(2,3或4线单/双线双通道;仅用于双操作的隔离尖端)
PT100 (IEC) -200至850℃ 0.2°C±(读数的0.05%)

(加上传感器错误)

PT500 (IEC) -200至850℃
PT1000 (IEC) -200至600℃
Ni100 -60至180℃
Ni120 -70至180℃
Ni1000 -40至150℃
Cu53 -40至180℃
Cu100 –80至260℃
Cu1000 -80至260℃
库包含更多标准/类型,包括硅传感器
温度稳定性: - 参考热效应的电阻稳定性值
传感器输入TC
类型 范围 精度/稳定性
K -150至1370℃ ±0.1%满量程±0.5℃

(加上传感器错误)

J -200至1200℃
N -270至1300℃
E -260至1000℃
T -270至400℃ ±0.2%满量程±0.5℃

(加上传感器错误)

R -0至1760℃ 满量程的±0.1%±0.5℃

超出范围800至1760℃

加上传感器错误

S -0至1760℃
L -200至900℃ ±0.1%满量程±0.5°C

(加上传感器错误)

U -200至600℃
B 0至1820℃
C 0至2300℃
D 0至2300℃
G 0至2300℃
库包含更多标准/类型
温度稳定性: - 参考热效应的mV稳定性值

双通道操作

热电偶A & B

功能; 平均值,冗余,A + B,A – B,最高,最低

mV A & B

功能; 平均值,A + B,A – B,最高,最低

RTD A&B

两线连接。 功能; 平均值,A + B,A – B,最高,最低

冷端(环境传感器)

热敏电阻10K Beta 3380

-30至70°C ±0.2°C
热漂移 在20°C时为零 ± 0.05 °C/ °C
输出
类型/功能 范围/描述 精度/稳定性/注释
两线电流 4至20 mA mA输出/ 2000或5 uA,以较大者为准
热漂移 20°C时为零

±1 uA /°C

用户设置最小电流 3.5至4.0 mA 3.8 mA默认值
用户设置最大电流 20至23.0mA 20.5 mA默认值
用户设定的误差电流 3.5至23.0mA 范围内的任何mA值
用户预设电流 3.5至23.0mA 用于诊断
环路效应

± 0.2 uA / V

回路供电

10至30V DC,> 35 mA

安全特低电压SELV
最大输出负载 [(V电源- 10)/20]KΩ 700 Ω @ 24 V DC
保护 保护反向和过压
USB用户界面
型号/功能 范围/描述 注释
USB 2.0 Mini B USB USB仅为配置供电设备。 实时数据的电源回路。
波特率 38,400
传感器配置 传感器类型 TC / mV / RTD /欧姆/滑线

双TC / mV / RTD

传感器偏移 双传感器使用单独的偏移
传感器故障高或低 双传感器共享传感器故障
预设传感器值 用于诊断
设置编号线,电阻输入 2,3或4线
T / C冷端补偿 自动或固定
探查配置 设置探查器输入范围 在传感器单元
设置探查器段 4至22段
输入配置文件X~Y值
设置探查器输出单位
设置输出过程范围
TC和RTD仅输入设定单位 探查成立
输出信号 选择重新传输的过程范围 设置在探查器输出单元中
设置最小电流 3.5至4.0 mA
设置最大电流 20至23.0 mA
设置错误电流 3.5至23.0mA
预设回路电流 3.5至23.0mA
阻尼 用户设置过程变量(PV)阻尼 1到32秒达到70%的最终值
诊断 读(PV,MA,CJ℃,错误&

断电)登录点回

来自设备设置日志周期清除日志并启动新日志

导出日志数据

检测开路传感器导线

校准日期,证书编号,校准

高达150分

记录速率(1到60)每小时读数

实时数据 读过程变量(PV)
读取分析器输入信号
读取分析器输出信号
读冷端温度
读取%输出
读取mA输出
功能 描述
隔离 闪光灯在4 KV DC,工作电压50 V AC下测试5秒
更新时间 200毫秒
响应时间 500毫秒,达到70%的最终值
启动时间 5秒
预热时间 2分钟
环境温度 操作/存储-30至70℃
环境湿度 操作/存储10至90%RH无冷凝
安装外壳 EN50022 DIN导轨外壳,提供> = IP65的保护
环境配置 10至30℃
外壳 DIN 43880
材料 聚酰胺6.6
尺寸 17.5 mm ×56.4 mm ×90 mm
外壳 DIN导轨安装
重量 约70g
颜色 灰色
输出 螺丝端子2.5毫米最大针脚(4,5)
输入 螺丝端子2.5毫米最大引脚(7,8,9,12)
USB Mini B USB
EMC BS EN 61326:工业
防护等级 BS EN 60529
RoHS 指令2011/65 / EU
