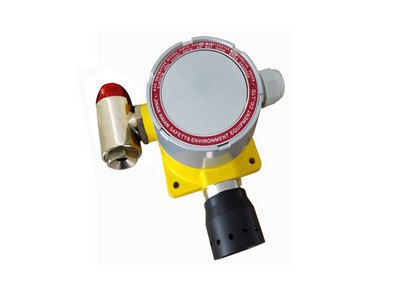

非数显无线LoRa气体探测器

HQTC-100WL系列

非数显无线智能气体探测器

产品概况

HQTC-100WL型无线智能气体探测器是我公司利用新技术新开发的一款具有无线通讯功能的高精度智能化气体探测器。采用LoRa调制无线通讯技术，通讯距离远，抗干扰能力强，通讯安全可靠。

产品采用一体化LORA无线通讯及声光报警模块、可靠的双腔设计、内置按键调节方式，可将现场监测到的有毒有害及易燃易爆气体浓度转换成LoRa调制无线通讯信号传输给相关接收装置，并同时具有标准4-20mA模拟信号输出。产品具有现场调整方便、上位机或控制器远程设置和调整、三段现场声光报警及干接点报警输出等功能，是完全国际标准智能化的气体探测器。

HQTC-100WL型无线智能气体探测器具有性能卓越、运行稳定可靠、安装维护方便、测量气体种类齐全等特点，可广泛应用于石油、化工、冶金、 炼化、燃气输配、生化医药及水处理等行业。

技术特点

l 具有无线通讯功能，采用LoRa调制无线通讯技术，抗干扰性能强，通讯距离远；

l 专用一体化LORA无线通讯及声光报警模块，内置式天线，具有性能先进、结构紧凑、可靠耐用及隔爆等特点，可适应各种恶劣环境

l 标准4-20mA 电流信号输出，兼容现有显示报警控制单元或 DCS

l 仪器内置调节按键，方便现场零点及量程标定及调整维护

l 现场三段声光报警或干接点输出，报警点全量程设置

l 具有故障检测及报警输出功能，可实现智能化三段声光报警

l 具有上位机或控制器远程设置功能，可实现所有设置和调整操作

l 远程及现场设置和调整维护不影响控制单元

l 可靠的电磁兼容设计，内置EMI滤波器，抗EMI干扰能力强

l 软件及硬件双看门狗设计，程序运行可靠

l 防爆双腔机壳，电气腔与外界完全隔离，接线均在接线腔中实现，无需打开机器外壳

探测器技术参数

l 检测气体：各种毒性气体、可燃气体（具体以产品铭牌及出厂标识为准）

l 检测范围：以产品铭牌及出厂标识为准

l 工作电流：

毒性气体：小于40mA（三线制、不带报警器）

                               小于100mA（三线制、报警器报警状态）

可燃气体：小于60mA（三线制、不带报警器）-

                               小于120mA（三线制、报警器报警状态）

l 工作电压：24VDC（常规），220VAC（可定制）

l 无线通讯输出：

通讯协议：LoRa调制无线通讯

通信频段：433-470MHz

传输距离：2-3KM米（空旷环境）

l 模拟信号输出：4～20 mA 线性电流输出

                  2.0 mA 故障电流输出

l 接线方式：LoRa无线通讯输出两线制

（常规为24VDC电源供电，220VAC供电需定制）

4～20 mA模拟信号输出三线制

l 精度：±3%F.S.

l 显示方式：无

l 工作环境温度：-40～70℃（具体依据传感器参数）

l 工作环境湿度：10～95%R.H.（无凝露）

l 防爆等级：Ex d IIC T6 Gb

l 壳体材料：铝制防爆外壳

l 其他附件：不锈钢

l 电缆接入口尺寸： G3/4" 或M25X1.5

l 整机尺寸：(211×180×93)mm

l 防护等级：IP66

l 整机重量：约1.8kg

l 防爆合格证：CNEx16.0938X

一体化LORA无线通讯及声光报警模块技术参数

l 电源：DC24V

l 功能：LORA无线通讯及智能化声光报警

l 控制方式：RS485通讯

l 电流：<100Ma

l 天线：内置LORA无线通讯天线

l 无线通讯输出：

通讯协议：LoRa调制无线通讯

通信频段：433-470MHz

传输距离：2-3KM米（空旷环境）

l 报警功能：故障、高报及低报三段声光报警，闪光及声响可分辨

l 报警声音：三段变频报警声响

l 报警声强：≥ 90db

l 光强：2400-3500mcd

l 寿命：连续报警5小时以下，使用寿命大于5年

l 外壳材质：不锈钢

l 防爆等级：Ex d IIC T6 Gb

l 防护等级：IP66

l 外形尺寸：38×86

l 接口尺寸：G3/4"或M25X1.5

l 重量：0.5kg

l 使用温度：-40℃～70℃

l 环境湿度：10～95%R.H.

l 防爆合格证：CNEx16.0935X

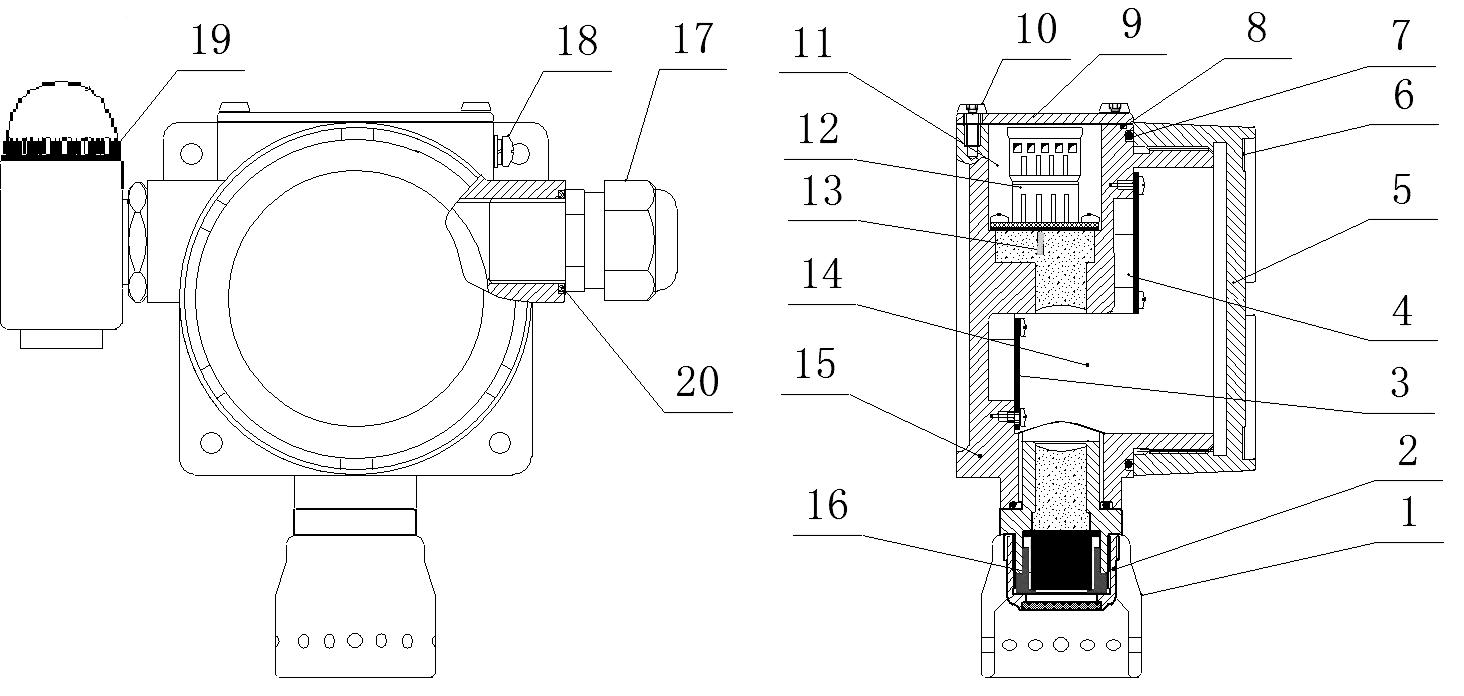

探测器结构示意图

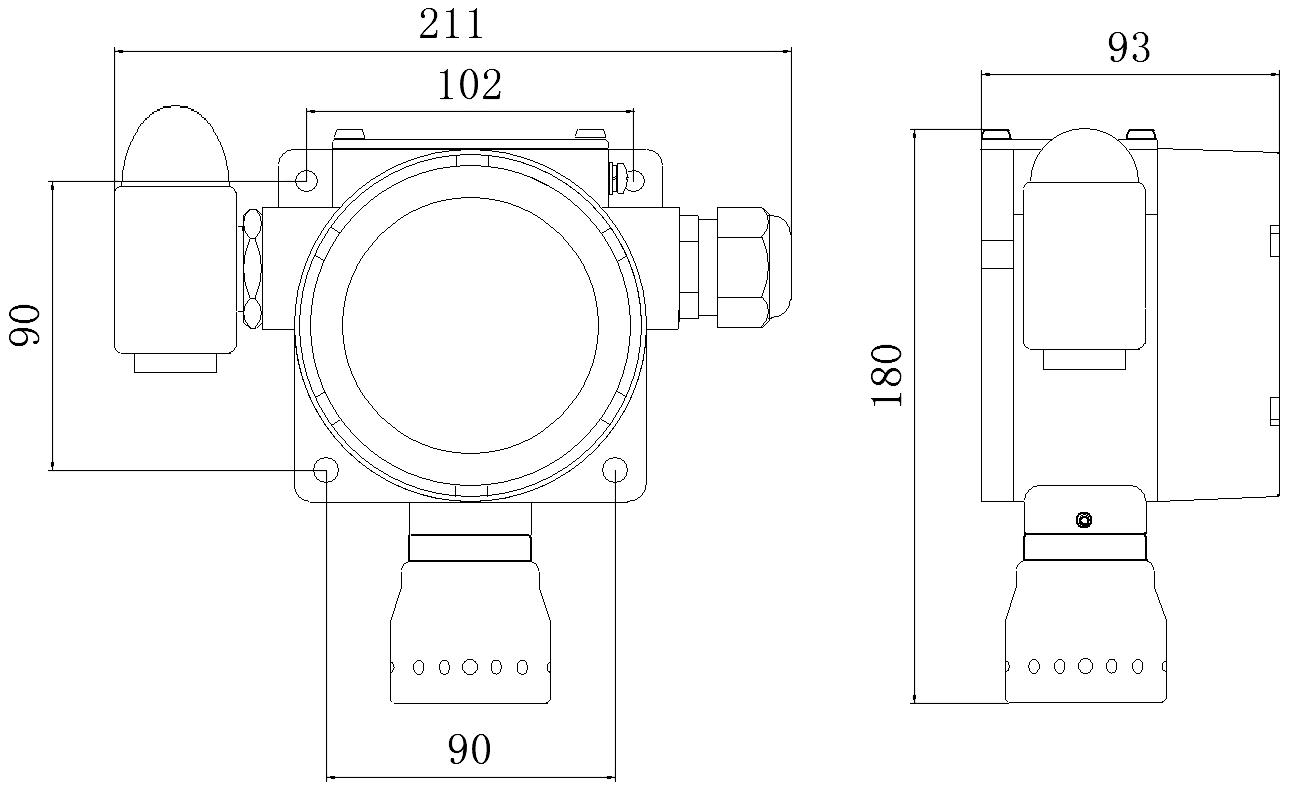

探测器外形尺寸图
