HA3078WL-C型LORA无线通讯模块

 HA3078WL-C型

    LORA无线通讯模块

产品概况

HA3078WL-C型LORA无线通讯终端是本公司新开发的高新技术产品，用于LORA无线通讯系统中接收现场LORA无线气体探测器上传的无线信号，解析存储后传递给上位机。它可与我公司的LORA无线气体探测器和其他气体报警控制系统相配套，组成功能强大的智能化LORA无线气体检测报警控制系统。

技术特点

l 采用LoRa调制无线通讯技术，抗干扰，通讯距离远；

l 具有标准RS485 MODBUS数字信号接口，可与各种上位机实现通讯；

l USB标准端口，可直接与电脑连接测试组态

l 自动接收解析现场LORA无线气体探测器上传的无线信号传递给上位机。

l 标准模块外壳，专用一体化通讯模块，适应各种工业环境。

技术参数

l 调制方式：LoRaTM 调制解调器

l 无线频段：410-525MHz

l 通讯带宽: 62.5-250KHz

l 扩频因子：SF=6-12

l 通讯距离：2-3KM（空旷距离）

l 最大链路预算: 168dB

l 最高接收灵敏度：-148dBm

l RSSI动态范围：127dB

l 工作电压:8-30VDC

l 数字输出:RS-485/MODBUS-RTU

l 环境温度:-20～50℃

l 环境湿度:10～95%R.H.（无凝露）

l 安装方式: DIN导轨卡装

l 整机尺寸:122×70×43mm

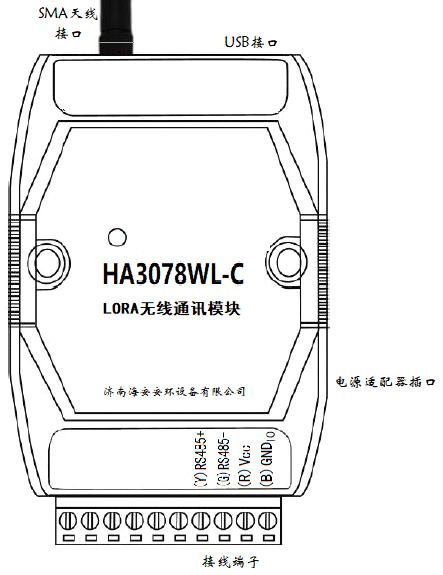

模块端子接线示意图

模块接线引脚及接口定义如下：

l RS485+为RS485接口信号正极

l RS485-为RS485接口信号负极

l VCC为电源正，+8V～30VDC

l GND为电源地
