HQKZ-200气体报警控制器

HQKZ-200 型触摸屏气体报警控制器

产品概述

 HQKZ-200型气体报警控制器是本公司开发的高新技术产品，它可以与各种气体探测器相配接，组成功能强大的气体报警控制系统。

该产品是严格按照GB16808-2008《气体报警控制器技术要求及试验方法》设计而成。该产品采用壁挂式安装结构，专用触摸屏人机界面。具有人机界面友好、操作简单、性能可靠、通用性强等特点，并可根据用户现场实际状况及需求，进行仪器显示和工艺流程设定。控制器还具有报警参数设置、实时时钟和历史报警记录功能等，所设置的参数自动保存，掉电后数据不丢失。在运行界面采用数字和光柱显示各路气体检测浓度、各路气体检测状态及报警等信息，界面简洁，信息丰富，实用方便。

该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃及有毒气体的各个行业，是保证财产和人身安全的理想监测仪器。

主要功能特点

Ø 采用专用触摸屏作为显示操作界面，对现场气体浓度值进行数字、光柱双显示。

Ø 输入方式4-20mA模拟信号或者RS485数字信号输入。

Ø RS485 MODBUS-RTU通讯信号输出，可实现控制器与上位机的通讯及控制。

Ø 各通道检测状态指示功能，可随时显示各通道工作状态。

Ø 具有区域报警控制功能，用户可以按照自己现场安装探测器布局，自行选择所有探测器的所属区域报警，默认4个分区。

Ø 具有高、低两段报警，报警设定值可全量程设定，报警时有接点信号输出。

Ø 具有报警消音和报警复位功能。

Ø 具有故障自诊断及报警功能。

Ø 内置时钟，日期时间进行实时显示，用户可对日期时间进行修改设置。

Ø 具有历史报警记录及查询功能，能够记录各通道报警的报警时间和报警类型，最多可存储9999条报警记录。

Ø 具有历史曲线记录功能

Ø 具有各通道开通或屏蔽功能，用户可以对仪器各路报警点及开通及屏蔽进行设置。

Ø 多级密码设置，供各级权限使用人员查询和修改设置。

Ø 其他画面无操作定时自动转回运行界面功能，且具有返回计时提醒显示。

主要技术指标

Ø 安装方式：壁挂式

Ø 检测气体：可根据用户要求设置

Ø 检测范围：可根据用户要求设置

Ø 信号输入：4-20mA或者RS485 MODBUS-RTU

Ø 信号输出：RS-485 MODBUS-RTU/ MODBUS-TCPIP（可选）

Ø 检测指示：数字及光柱双显示

Ø 指示精度：1%

Ø 报警方式：声光报警

Ø 显示方式：7吋高亮真彩色显示屏

Ø 操作方式：4线电阻式高精度触摸板

Ø 报警设定值：全量程内可随意设置

Ø 响应时间：<30S

Ø 恢复时间：<30S

Ø 报警音量：>70dB

Ø 检测路数：4-16路

Ø 传输距离：≤2Km

Ø 报警记录：9999条报警记录

Ø 电    源：AC220V±10% 50HZ

Ø 接点输出：250VAC @ 1.0A；30VDC @ 3A

Ø 环境温度：-10℃~50℃

Ø 相对湿度：＜90%RH

Ø 外形尺寸：420×300×90mm

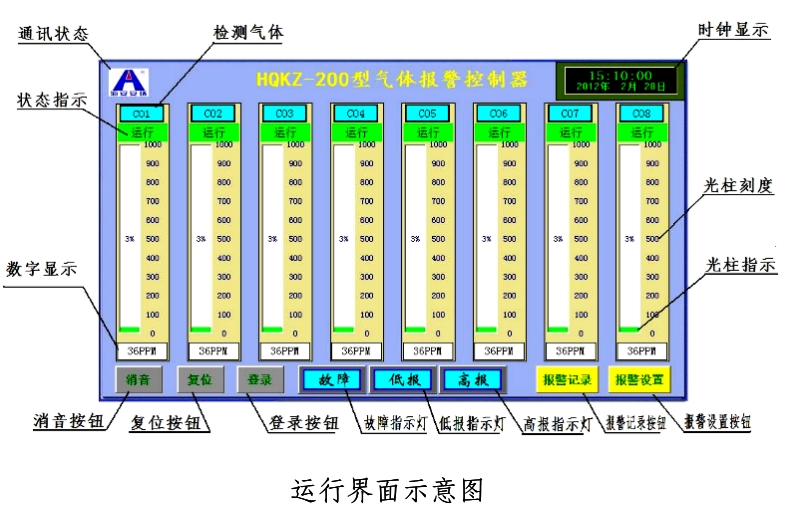

产品附图
