GTY-HQTC-200EX可燃气体探测器

HQTC-200EX 可 燃 气 体 探 测 器

产品概况

HQTC-200EX型智能数显可燃气体探测器是我公司新开发的高技术产品，具有性能可靠，使用维护简便的特点。可将现场监测到的易燃易爆气体浓度转换成标准4-20mA模拟信号及标准RS485 MODBUS数字信号输出，并可选PowerBus两线制总线通讯。具有高亮数码管LED现场显示、三段现场声光报警或干接点报警输出等功能，是标准智能化的可燃气体探测器。

HQTC-200EX智能数显可燃气体探测器具有性能卓越、运行稳定可靠、安装维护方便等特点，可广泛应用于燃气输配、石油、化工、冶金、 炼化、生化医药及水处理等行业的可燃气体安全监测。

技术特点

l 采用原装进口催化燃烧传感器，检测准确可靠，抗中毒，使用寿命长

l 标准4-20mA 电流信号输出，兼容现有显示报警控制单元或GDS系统

l 标准RS485 MODBUS数字信号输出，可实现与上位机数字通讯

l 可选PowerBus两线制总线通讯

l 高亮LED 数码管显示显示可燃气体浓度

l 三个LED状态指示灯，显示各种工作状态等

l 单人可实现零点及量程标定调整维护

l 拨码可实现RS485总线通讯地址修改

l 现场三段声光报警或干接点输出

l 具有故障检测及报警输出功能

l 优化电路设计，运行安全可靠，超低功耗

l 内置EMI滤波器，抗EMI干扰能力强

l 软件及硬件双看门狗设计，程序运行可靠

l 全面防雷防浪涌设计，具有优良的防护性能

探测器技术参数

l 检测原理：催化燃烧式

l 检测气体：各种可燃气体及挥发性可燃气体

l 检测范围：0-100%LEL

l 报警设置：低段报警20%LEL，高段报警50%LEL

l 工作电流：小于60mA（三线制、非声光报警器报警状态）

                     小于160mA（三线制、声光报警器报警状态）

l 工作电压：24VDC（16-30VDC）

l 模拟信号输出：4～20 mA 线性电流输出、2.0 mA 故障电流输出

l 数字信号输出：标准RS485 MODBUS-RTU数字信号

l 接线方式： 三线制4～20 mA电流模拟信号（标配）

四线制RS485总线信号（标配）

两线制PowerBus总线通讯（可选）

l 精度：±3%F.S.

l 显示模式：三位LED数码管

l 工作环境温度：-40～70℃

l 工作环境湿度：10～95%R.H.（无凝露）

l 防爆等级：Ex d IIC T6 Gb

l 壳体材料：铝制防爆外壳

l 电缆接入口尺寸：G3/4"

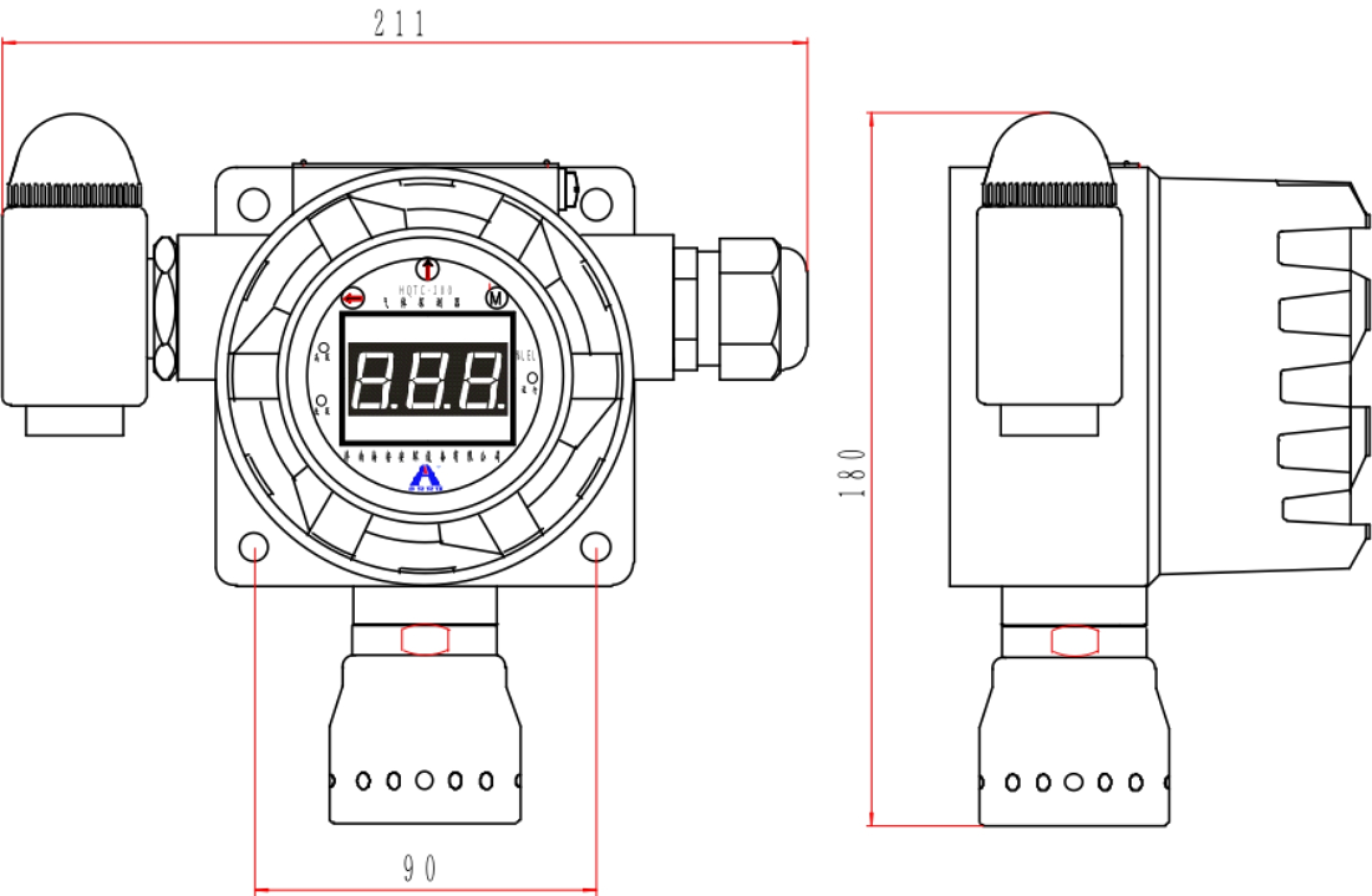

l 整机尺寸：211×180×110

l 防护等级：IP66

l 整机重量：约1.6kg

l 防爆合格证：CNEx16.0938X

声光报警器技术参数

l 电源：DC24V

l 电流：<100mA

l 声强：≥ 90dB

l 光强：2400-3500mcd

l 寿命：连续报警5小时以下，使用寿命大于5年

l 材质：全不锈钢

l 报警方式：两段声光报警

l 防爆等级：Ex d IIC T6 Gb

l 防护等级：IP66

l 外形尺寸： 38×63

l 接口尺寸：G3/4"

l 重量：0.5kg

l 使用温度：-20℃～70℃

l 环境湿度：10～95%R.H.

l 防爆合格证：CNEx16.0935X
