HQTC-200TX气体探测器

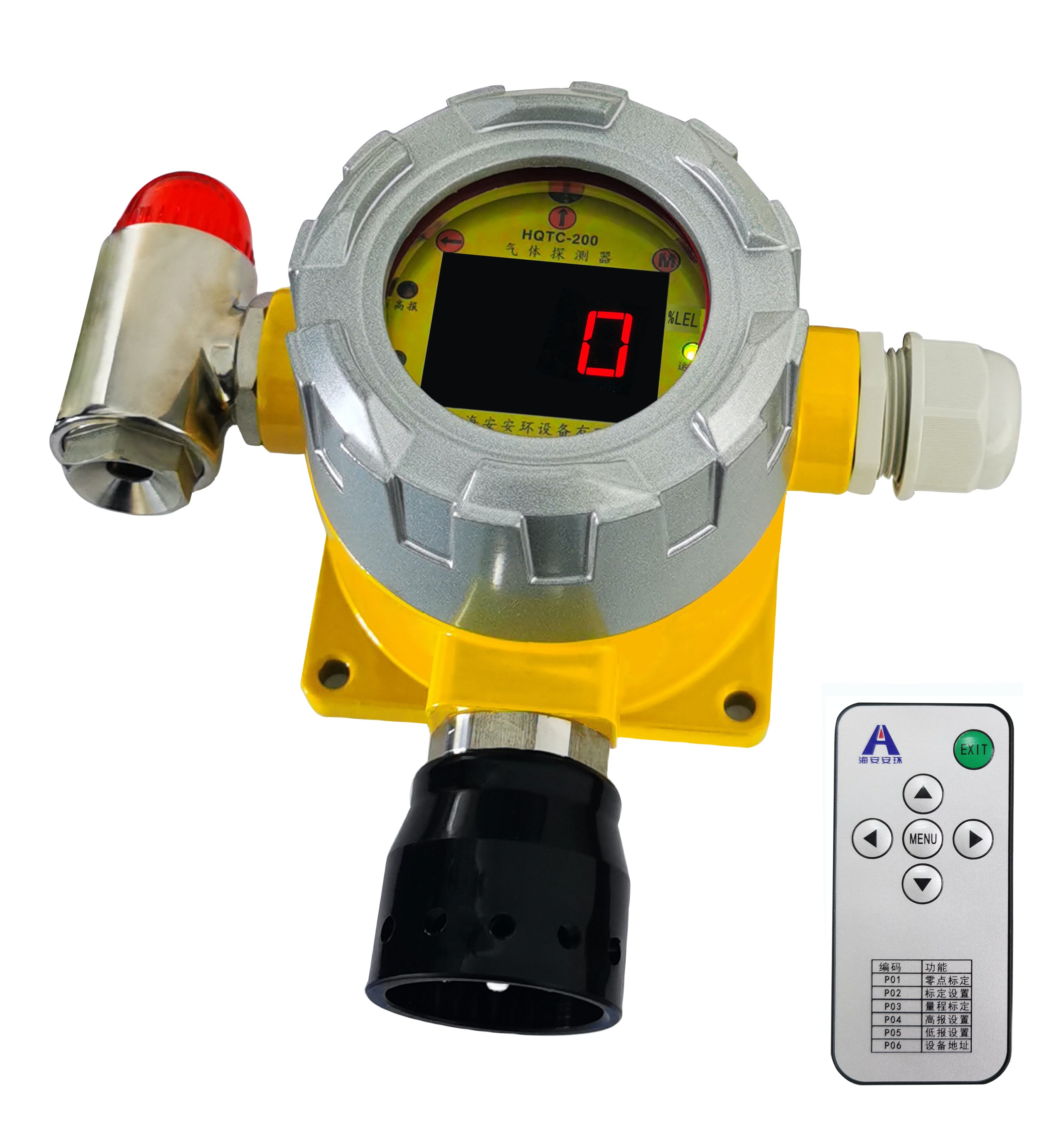

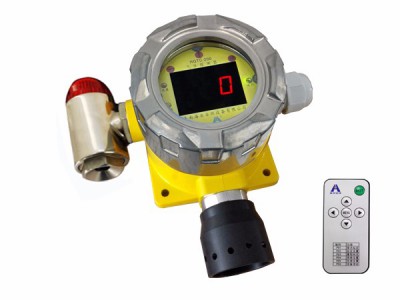

HQTC-200TX-LED数显气体探测器

产品概况

HQTC-200TX系列智能数显气体探测器是我公司新开发的高技术产品，具有性能可靠，使用维护简便的特点。可将现场监测到的有毒有害气体浓度转换成标准4-20mA模拟信号及标准RS485 MODBUS数字信号输出，探测器也可采用POWERBUS两线制总线供电，实现探测器与控制器终端的数字通讯。探测器具有现场不开盖红外遥控调节设置和调整、上位机或控制器远程设置和调整、高亮数码管LED现场显示、两段现场声光报警等功能，是完全国际标准智能化的气体探测器。

技术特点

l 采用优质电化学传感器，具有灵敏度及精度高、线性好、寿命长的特点

l 具有传感器故障检测和全范围温度补偿功能，确保各环境下的准确可靠检测

l 标准4-20mA 电流信号输出，兼容现有显示报警控制单元或GDS系统

l 标准RS485 MODBUS数字信号输出，可实现与上位机数字通讯

l PowerBus两线制总线实现探测器远距离供电及数据通讯（可选）

l 高亮数码管LED数字显示及三个LED状态指示灯，直观显示气体浓度及各种工作状态等

l 仪器不开盖红外遥控调节实现现场零点及量程标定及调整维护

l 红外遥控调节可实现设备地址调整设置

l 现场三段声光报警，报警点全量程可调，现场红外遥控实现报警值调整设置

l 具故障检测及报警输出功能

l 具有上位机或控制器远程设置功能，可实现所有设置和调整操作

l 远程及现场设置和调整维护不影响控制单元

l 内置EMI滤波器，抗EMI干扰能力强

l 软件及硬件双看门狗设计，程序运行可靠

l 全面防雷防浪涌设计，具有优良的防护性能

探测器技术参数

l 检测原理：电化学传感器

l 检测气体：各种毒性及挥发性有毒气体

（具体以产品铭牌及出厂标识为准）

l 检测范围：以产品铭牌及出厂标识为准

l 工作电流：

毒性气体：小于50mA（三线制、不带报警器）

                              小于90mA（三线制、报警器报警状态）

l 工作电压：24VDC（18-30VDC）

l 模拟信号输出：4～20 mA 线性电流输出

                            2.0 mA 故障电流输出

l 数字信号输出：标准RS485 MODBUS数字信号

l 接线方式：三线制----标准4-20mA 电流信号（标配）

   四线制----标准RS485 MODBUS数字信号（标配）

   两线制----PowerBus总线供电及通讯（可选）

l 精度：±3%F.S.

l 显示模式：三位高亮数码管LED

l 工作环境温度：-40～70℃（具体依据传感器参数）

l 工作环境湿度：10～95%R.H.（无凝露）

l 防爆等级：Ex d IIC T6 Gb

l 壳体材料：铝制防爆外壳

l 其他附件：不锈钢

l 电缆接入口尺寸：G3/4"

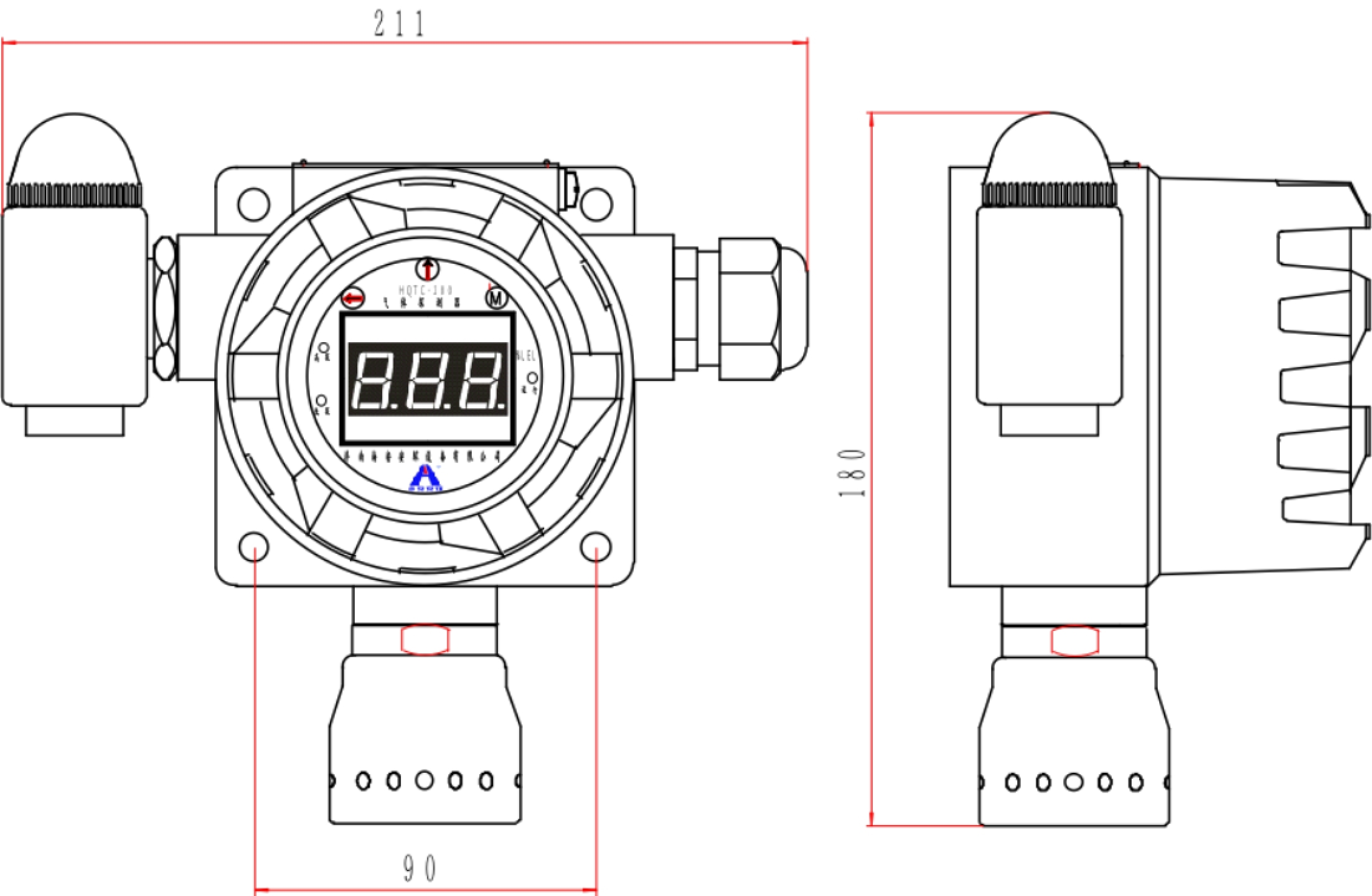

l 整机尺寸：211×180×110

l 防护等级：IP66

l 整机重量：约1.5kg

l 防爆合格证：CNEx21.1636X

声光报警器技术参数

l 电源：DC24V（8-36VDC）

l 电流：<50mA

l 声强：≥ 90dB

l 光强：2400-3500mcd

l 寿命：连续报警5小时以下，使用寿命大于5年

l 外壳材质：不锈钢

l 报警方式：两段变频声光报警

l 防爆等级：Ex d IIC T6 Gb

l 防护等级：IP66

l 外形尺寸： 38×63

l 接口尺寸：G3/4"

l 重量：0.5kg

l 使用温度：-20℃～70℃

l 环境湿度：10～95%R.H.

l 防爆合格证：CNEx21.1637X

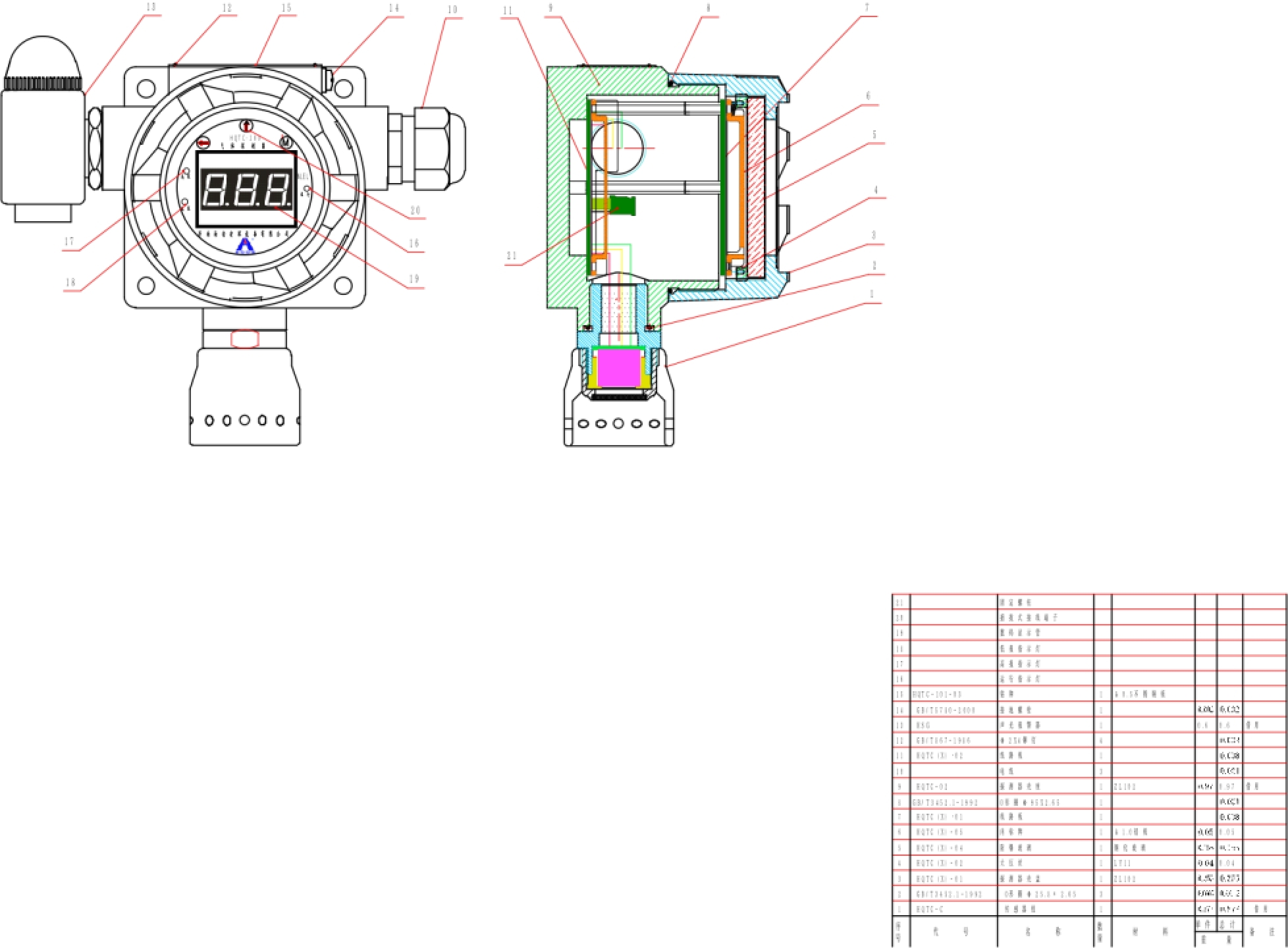

探测器部件表
